目前常用的硅膠制品之中有兩種不同的材料，一種是沉淀法硅膠，另一種是氣相法硅膠，這兩種膠料讓很多都搞不懂有哪些不同，這兩種膠料的性能是否會不同，作用是否會不同，下面我們來具體說說沉淀法硅膠和氣相法硅膠兩者之間的區(qū)別吧！

　　材料制作加工方法：

　　沉淀法硅膠：

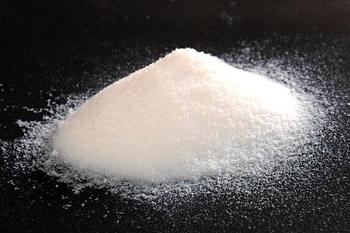

　　沉淀法硅膠采用的是沉淀白炭黑，這一類產(chǎn)品工藝復(fù)雜所添加的化學(xué)，制作工藝大體上是：采用燃油或燃氣在高溫下將石英砂與純堿反應(yīng)制得工業(yè)水玻璃，工業(yè)水玻璃用水配制成一定濃度的稀溶液，然后在一定條件下加入某種酸，使二氧化硅沉淀出來，再經(jīng)清洗、過濾、干燥、粉碎、制得產(chǎn)品白炭黑。沉淀法又分酸法、溶膠法、碳化法等許多不同的具體方法，我國主要是采用酸法。酸法是將可溶性硅酸鹽與硫酸（或其它酸）一起反應(yīng)，當反應(yīng)液到達某一pH值時停止加酸反應(yīng)，進行陳化，然后過濾并用水多次反復(fù)清洗，脫除Na2SO4后，送干燥、粉碎后得到硅橡膠制品原料！

　　氣相法硅膠：

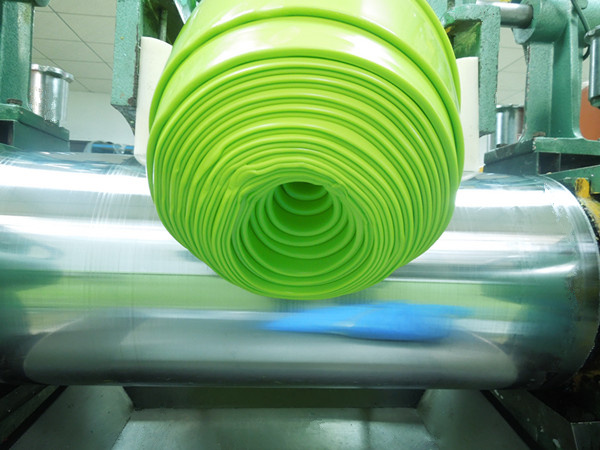

　　使用四氯化硅和空氣燃燒所得的二氧化硅制成的硅膠，即是用氣相法白炭黑制成的硅膠。密封更高，細度可達到1000目，沉淀法硅膠細度在400目左右，穩(wěn)定性更強，實用壽命以及產(chǎn)品效果更佳，制作出來的硅橡膠制品可代替沉淀法硅膠！

　　產(chǎn)品性能區(qū)別：

　　沉淀法硅膠

　　外觀：通常都是半透明，乳白色，淺黃色，灰色等等

　　硬度：都在30°，40°，50°，60°，70°這幾個之中，常用的都在40°-70°之間

　　密度：1.1-1.12g/c㎡

　　斷裂伸長率：300-400%

　　抗拉強度：≥35.0kg/cm2

　　體積電阻率：≥1.0ΩΧ25375px

　　擊穿電壓：20~32kv/mm

　　介電常數(shù)：3.0HZ

介電損耗因子：0.003HZ

　　氣相法硅膠

　　外觀：米白色

　　硬度：30°，40°，50°，60°，70°，80°等，最常用的在40°-60°之間

　　比重：1.04~1.05g/ml

　　斷裂伸長率：300-400%

　　抗拉強度：≥35.0kg/cm2

　　體積電阻率：≥1.0ΩΧ25375px

　　擊穿電壓：20~32kv/mm

　　介電常數(shù)：3.0HZ

　　介電損耗因子：0.003HZ

　　運用領(lǐng)域：

　　沉淀法硅膠

　　1、各種硅膠按鍵,硅膠膠墊，如手機、遙控、汽車等行業(yè)

　　2、常規(guī)物性的異形件及密封圈

　　3、各種膠管及膠條

　　4、電氣行業(yè)電性能良好的線纜外皮

　　5、航空航天行業(yè)使用的連接件或者密封件

　　6、對拉伸強度和伸長率要求較高的零部件（如抗撕裂）

　　7、極低的氣味；硫化過程中釋放物對人體無害

　　氣象法硅膠

　　1、使用于各種日用產(chǎn)品，如硅膠餐具，硅膠飾品，硅膠日用品等

　　2、硅膠環(huán)保電子配件，食品級密封件，環(huán)保硅膠雜件等

　　3、過歐美，亞洲，北美等各項環(huán)保監(jiān)測等等

　　4、與人體長期接觸無危害，無任何化合反應(yīng)

　　5、對無毒害性要求較高行業(yè)，如醫(yī)療、衛(wèi)生行業(yè)

　　6、對透明度要求較高的外觀裝飾件

　　7、優(yōu)異的耐熱性，耐臭氧性和抗化學(xué)侵蝕性

　　優(yōu)勢與缺點：

　　沉淀法硅膠

　　優(yōu)點：原材料價格偏低，產(chǎn)品具有良好的吸附能力，大力壽命較高，常規(guī)環(huán)保通用材料，無毒環(huán)保，環(huán)境適應(yīng)性強！

　　缺點：密度較低，透明色受環(huán)境影響易發(fā)黃，回彈拉力較低，材質(zhì)有無害膠位需散發(fā)去味，拉伸易出現(xiàn)發(fā)白現(xiàn)象！

　　氣相法硅膠

　　優(yōu)點：無毒無色無味，密度偏高拉伸回彈力度強，可長期接觸人體皮膚，耐高低溫性能良好，抗老化壽命更好，透明度佳！

　　缺點：吸附力強容易沾灰塵，產(chǎn)品價格偏高！
